電話：13570151199
傳真：020-39972520
地址：廣東省廣州市番禺區東環街番禺大道北555號天安總部中心30號樓6層
鉻黑藍改性活性炭,本文的目的是合成和表征一種新型固相萃取劑，它是以鉻黑藍作為金屬絡合劑改性活性炭而成的。所產生的活性炭可以吸附多種水中的金屬元素。

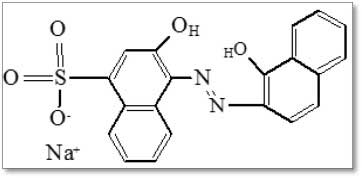

圖1。鉻黑藍的化學結構。
改性活性炭的合成
1.純化的活性炭
通過將活性炭保持在10%(v / v)HCl溶液中24 小時來純化活性炭以除去吸附的雜質。然后將其過濾并用雙蒸餾水徹底洗滌至中性并 在100 ℃下在烘箱中干燥6 小時。此吸附劑的主表面特性如下：BET表面積1149.06 米2 /克，孔體積為0.523 厘米3 /克，平均孔徑為1.824 納米。
2.鉻黑藍改性的活性炭
它是通過在室溫下浸漬5克活性炭和225毫克鉻黑藍溶解在1升雙蒸餾水中72 小時而合成的。然后過濾混合物，用雙蒸餾水徹底洗滌產生的吸附劑，直到濾液變成無色，確保除去未加載的鉻黑藍。然后 在100 ℃ 的烘箱中干燥6 小時。
3.表面覆蓋率測定
根據以下程序，通過熱解吸法測定吸附在活性炭表面上的鉻黑藍的濃度。100毫克活性炭在干燥的瓷坩堝中稱量并投入在馬弗爐中。逐漸升溫至500 ℃，在此溫度下1 小時完成點火。將剩余的活性炭冷卻并稱重以測定重量差的解吸鉻黑藍。活性炭空白樣品進行與所述相同的熱解吸過程以進行比較。
掃描電子顯微鏡
電子顯微鏡是用于研究材料表面形態的眾所周知的工具。活性炭和改性活性炭的圖像(放大倍數 = 5123×)如圖2所示。由于被鉻黑藍覆蓋，在簡單的活性炭和其修改后的改性活性炭之間存在顯著的差異。在鉛離子攝取后，改性活性炭表面在顯微照片中也出現不同(圖2C)。

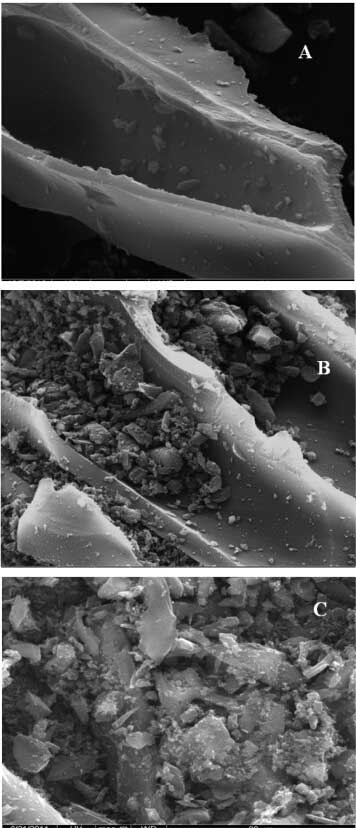

圖2。活性炭(A)，改性活性炭(B)改性活性炭和PI(C)的SEM圖像(放大率= 5123×20μm)。
該方法使用用鉻黑藍物理改性的活性炭作為固相萃取劑。研究了改性的方法，和改性后活性炭的表面積覆蓋率測定，最后研究了活性炭和改性活性炭的區別。
文章標簽：椰殼活性炭,果殼活性炭,煤質活性炭,木質活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2025-05-06活性炭吸附處理硝基苯衍生物
- 2025-04-30活性炭從水溶液中去除氟化物
- 2025-04-23活性炭對鍶和鋇的吸附
- 2025-04-16活性炭吸附過濾有機溶劑
- 2025-04-09活性炭載5%鈀催化劑的用處
- 2025-04-02活性炭吸附微塑料的介紹
- 2025-03-27活性炭2025年市場份額分析
- 2025-03-12活性炭用在空壓機氣體處理
- 2025-03-05活性炭成為VOCs治理的核心材料
- 2025-02-26活性炭與硬碳和硅碳負極在儲能中的作用
- 2025-02-19活性炭在鎳鎘電池中的應用
- 2025-02-12活性炭高效去除剛果紅色染料
