電話：13570151199
傳真：020-39972520
地址：廣東省廣州市番禺區東環街番禺大道北555號天安總部中心30號樓6層
活性炭處理含銅廢水，含銅污水是環境污染物。為了從食品工業尾礦開發新的除銅吸附劑，從一些特殊材料中產生活性炭。將這些材料與來自椰殼活性炭或常規活性炭進行比較。用ZnCl 2進行活化，其質量比為每2份含碳材料的1份氯化物。在氮氣氣氛中，在720℃下進一步碳化，得到的活性炭。經過下面的測試結果表明，除了給予工業尾礦的目的地，生產成本低的前提下，這些材料可用于處理工業廢水，特別是從溶液中除去銅離子。
為了處理銅污染物(具有很大環境影響的污染物)，活性炭是必不可少的。將這些活性炭與常規活性炭，進行比較。用ZnCl 2以1份氯化物與2份材料的比例進行活化。在720℃和氮氣下碳化反應產生活性炭。這些材料用于處理含有銅的廢水，這將給工業廢物來一次徹底的達標排放。
之所以活性炭被廣泛使用，因為它具有高的去除金屬離子的能力，因為它具有高的比表面積(由于相互連接的高孔隙率)及其對污染物如有機染料，農用化學品，銅，鉻等。下面描述了幾種特殊材料制成的兩種活性炭的方法學的發展，所生產的材料與工業中使用的常規活性炭相比，水溶液中的比表面積，孔體積和銅離子吸附容量。
將幾種原材料在爐中進行碳化處理。兩者在460℃，570℃和720℃下處理60分鐘，在720℃下處理30分鐘。所有這些實驗都在工業氮氣氛下進行。將40g具有最高比表面積的碳化樣品的質量在室溫下與40g氯化鋅溶解在120ml水中動態接觸48小時，從而保證1 ：1個ZnCl 2(s) /炭。還將40g新的原料與ZnCl 2動態接觸以相同比例(1：1)，在相同溫度下24和48小時。以1:2和1:4(ZnCl 2(s) /炭)的比例重復該最后一次實驗24小時和室溫。然后，將所有進行各種處理的材料過濾，干燥并在工業N 2氣氛中在720℃下烘烤60分鐘。最后，首先用2.5%鹽酸溶液洗滌材料，以完全消除鋅離子，并用蒸餾水直至pH調節至約6.5。然后將活性炭在110℃下干燥并密封儲存。
用CuSO 4 制備吸附測定溶液。對于這些測試，取出1克炭(僅炭炭材料和浸漬然后碳化材料)，將其與50ml等量的Cu2 +溶液以100mg / L接觸， (21-23℃)，pH范圍為4.8〜5.6。此后，將溶液在黑條濾紙上過濾，并使用裝置通過火焰原子吸收光譜法測定Cu 2+含量。
觀察到活化劑/物質比例以及步驟順序和接觸時間對改性的影響

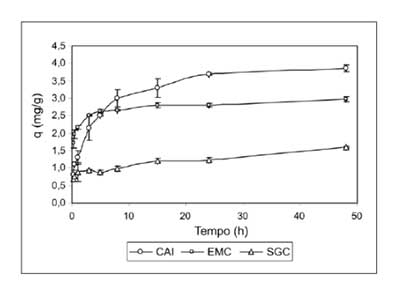

為了確定完全吸附所需的最短時間，進行了快速的動力學研究。將Cu 2+ 100mg / L的溶液與活性炭材料接觸，時間為0.25至48小時，pH穩定在4.8至5.6的范圍內。結果(圖2)顯示，在24小時內材料已經達到平衡，最大吸附。因此，這是實驗中使用的時間。對于此分析，使用以下修改后的樣品：EMC，EMIC 1：2 24和SGC，SGIC 1：2 24，緊鄰CAI。根據獲得的表面積值選擇這些材料。
總體結果在工氮氣激活下的活性炭吸附溶液中24h的銅離子是有效的，對于碳氟化合物這些活性炭的數值分別為3.48mg / g，吸附能力為4.84mg / g，第二種活性炭為23mg / g，是特定類型的吸附，因為在施加的pH范圍(pH 4.8-5.6)中這些活性炭的表面電荷低于PCZ(8.5a 9,5)，仍然是積極的，這并不表示靜電吸引力。觀察到這些材料作為吸附劑具有適用性，因為所獲得的材料，特別是EMC所獲得的數據接近于工業活性炭的吸附能力。
文章標簽：椰殼活性炭,果殼活性炭,煤質活性炭,木質活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2025-05-06活性炭吸附處理硝基苯衍生物
- 2025-04-30活性炭從水溶液中去除氟化物
- 2025-04-23活性炭對鍶和鋇的吸附
- 2025-04-16活性炭吸附過濾有機溶劑
- 2025-04-09活性炭載5%鈀催化劑的用處
- 2025-04-02活性炭吸附微塑料的介紹
- 2025-03-27活性炭2025年市場份額分析
- 2025-03-12活性炭用在空壓機氣體處理
- 2025-03-05活性炭成為VOCs治理的核心材料
- 2025-02-26活性炭與硬碳和硅碳負極在儲能中的作用
- 2025-02-19活性炭在鎳鎘電池中的應用
- 2025-02-12活性炭高效去除剛果紅色染料
